Eestis loodud veebipõhine tarkvara /simsalaBIM suudab kümnekonna minuti jooksul lahendada BIM-mudeli puudused, mille parandamine nõuaks inimeselt päevi.

Üleminek 2D-joonistelt 3D-mudelitele peaks muutma projekteerimise ja ehitamise sujuvamaks, täpsemaks ning kulutõhusamaks, kuid praktikas võib ehitusprojekti juhtimine mudelimaailma kaudu osutuda keeruliseks, sest kasutatavad IFC-mudelid ei vasta ootustele. Ebakvaliteetsed või puudulikud mudelid lõikavad ära mitmed BIMi kasutusvõimalused ja kärbivad kasutegurit.

Ehituses on suur edasiminek, kui projektimeeskonnad kasutavad regulaarselt koondmudelit, et saada objektist kiire visuaalne ülevaade. Siiski peitub BIMi tegelik väärtus osamudelite andmete kasutamises. Näiteks võib mudel aidata kiiresti välja selgitada, mitu siseust tuleb 10 000 ruutmeetri suuruses hoones restaureerida või kui palju betooni on vaja valada kõrghoone kandekonstruktsiooni rajamiseks.

Nendele küsimustele ei saa vastust leida, kui BIM-mudeli info on puudulik. Kui näiteks ehituse objektijuht, soovib arhitektuurimudelist leida seinte pindalad, aga avastab, et IFC-mudelis neid pole, siis selline mudel on esmapilgul kasutu.

Objektijuhil on kaks valikut:

1. Ta võib alla laadida modelleerimistarkvara, õppida seda kasutama ning lisada paari päeva jooksul vajalikud mahud ise mudelile.
2. Ta võib pöörduda projekteerija poole, kes saab mahud mõne aja pärast mudelisse lisada.

Mõlemal juhul kulub selleks aega, aga objektijuhi jaoks ei ole mõeldav oodata päevi.

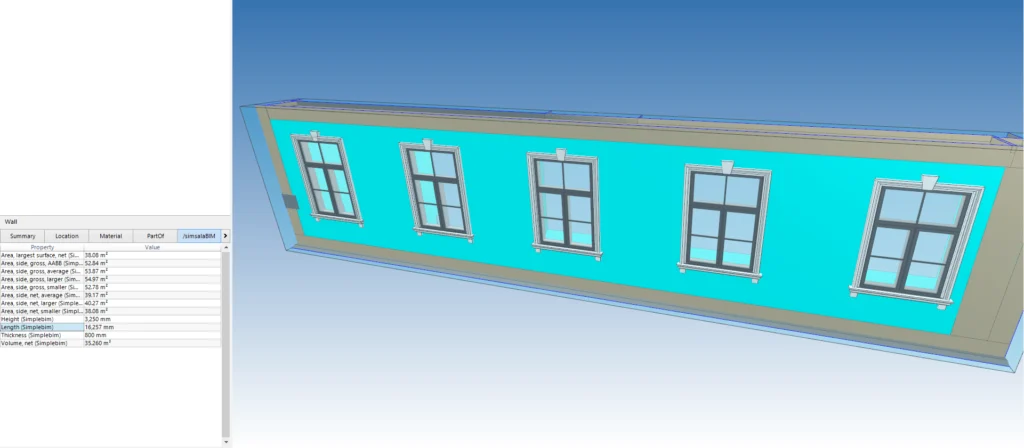

Siin tuleb appi /simsalaBIM – innovatiivne veebiplatvorm, mis võimaldab kasutajatel täiendada või muuta mudelit kiirelt ja lihtsalt eraldi tarkvara omamata. Kui objektijuhil on arhitektuurimudel, kus mahud puuduvad, saab ta minna /simsalaBIM lehele, valida vajaliku funktsiooni “Baasmahtude lisamine mudelisse” ja üles laadida parandamist vajava IFC-faili. 10 minuti jooksul saab ta e-posti teel mudeli, kuhu on lisatud vajalikud mahud.

Töödeldud mudel on vaadeldav iga IFC-vaaturiga. Tõsi, mahtude arvutamiseks on tihti tarvis tasulist tarkvara.

/simsalaBIM lahendab probleemi kiiresti ja inimressurssi kasutamata.

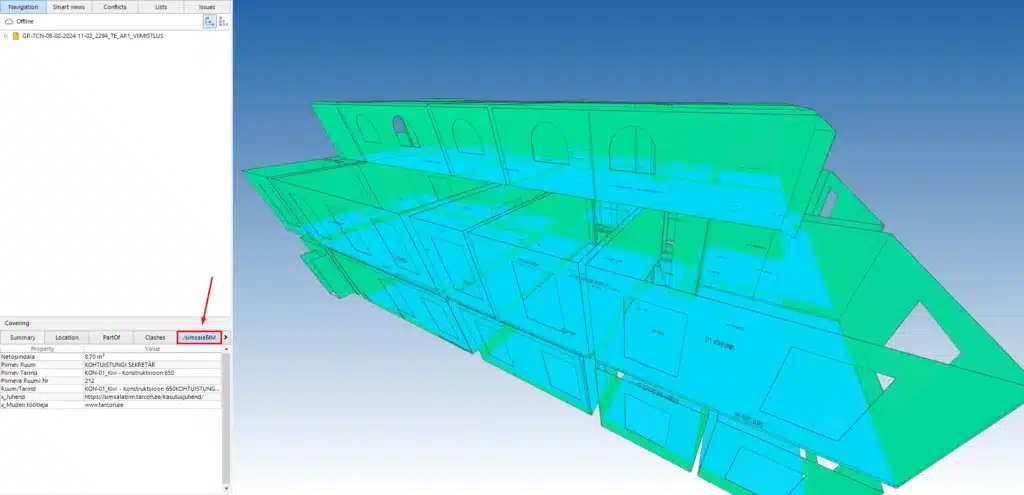

Lisaks mahtude lisamisele suudab tööriist luua olemasoleva geomeetria baasil ka lisageomeetriat. Näiteks on alloleval pildil arhitektuurimudeli baasil loodud siseviimistluse geomeetrilised elemendid koos mahtudega. Kui palju maksaks sellise siseviimistlusmudeli loomine juhul, kui seda teha ainult mahtude arvutamiseks? Kui palju selline mudel hoiab kokku mahuarvestaja aega?

Näidismudel allalaaditav siit. Mudelis nähtav geomeetria on täielikult loodud rakenduse poolt ja seda algses mudelis polnud.

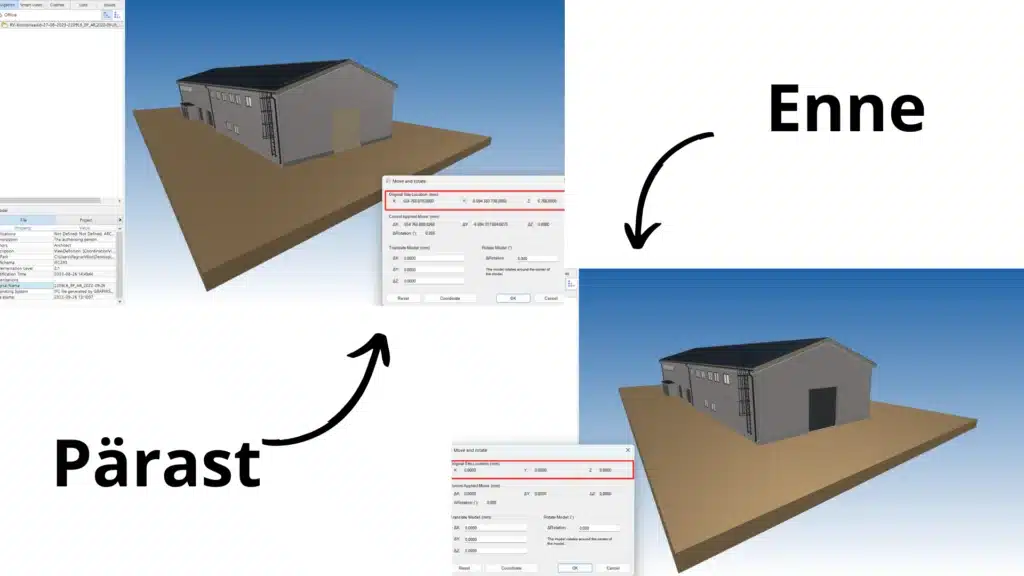

/simsalaBIM pakub ka teisi väärtuslikke funktsioone. Näiteks IFC mudeli geograafilist paiknemist saab muuta otse platvormil keeruka modelleerimistarkvarata – tuleb lihtsalt sisestada vajalikud koordinaadid ja need saavad mudelis automaatselt muudetud. Selline vajadus võib tekkida näiteks EHR-i arhitektuurset mudelit laadides, kui selle algne koordinaadistik on olnud lokaalne.

Samuti on tekkinud olukordi, kus üks IFC-mudel sobib ühele tarkvarale, kuid sama IFC teises tarkvaras ei tööta. Sellise olukorra lahenduseks on Daluxifier-funktsioon, mis muudab IFC-mudeli selliseks, et DALUX-tarkvaras kaob ära tüütu Revit-tarkvarast tulnud mudelite Z-koordinaadi probleem. Kasutaja soovib ilmselt mudelit kasutada, mitte tegeleda tüütute tehniliste takistuste lahendamisega.

Kokkuvõttes muudab /simsalaBIM keerulised mudelitöötlused kiireks ja kättesaadavaks, pakkudes ehitusvaldkonna spetsialistidele võimaluse keskenduda tähtsamatele ülesannetele ja saada BIM-mudelitest päriselt kasu.

/simsalaBIM kasutab mudeli töötlemise mootorina Simplebim tarkvara. Platvormi võimalustega saab tutvuda /simsalaBIM veebilehel: https://simsalabim.tarcon.ee/

Rakenduse loojad ootavad kasutajate praktilist tagasisidet ja vajadusi, et saaksid tööriista täiendada ja veelgi kasulikumaks muuta. Ettepanekud, tagasiside ja küsimused on oodatud TARCON OÜ e-posti aadressil: info@tarcon.ee
